特注開発事例・課題解決事例

船舶用エンジン製造工場にて、高所作業用のリフトテーブルを導入したいと相談を頂きました。テーブル仕様等、細かくカスタマイズしたリフトテーブルを導入したいとのことでしたが、対応できるメーカーがなく、当社にお声掛け頂きました。
お客様には以下の課題がありました。

①ストローク5,700mmの高所作業用リフトテーブルを導入する。対象ワークの作業を行う際に、テーブル形状を変更できるようにする。

②機上での作業のため、100Vの電源やエア源を設けて、電動工具の使用が可能な仕様にする。

③作業によってキリコが発生するがリフトテーブルに不具合が起きないように対策を行う。

上記をヒアリングさせて頂き、課題解決が可能な提案を行いました。

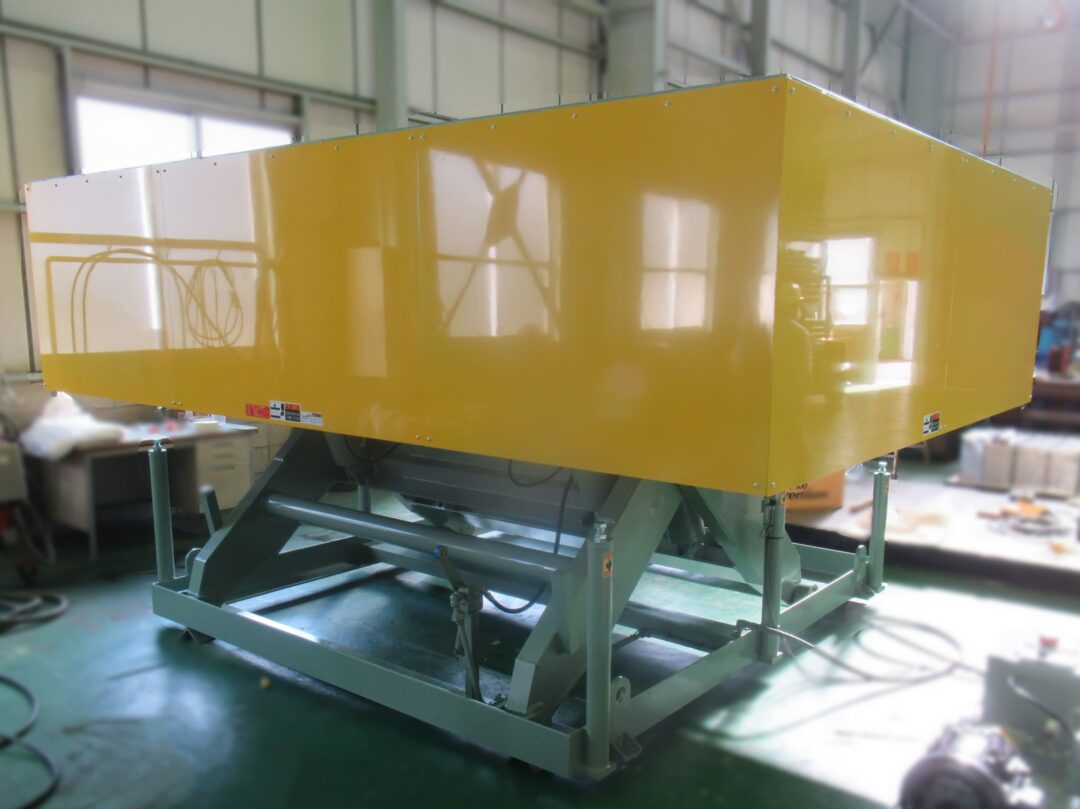

今回のリフトテーブルは、4段式のパンタグラフ仕様となります。ストロークは5,700mmで、テーブルサイズはW3,000㎜×L2,500㎜としています。

①の課題について、テーブルの1面を電動スライドテーブル仕様とし、機上に操作盤を設けています。操作盤によりスライドテーブルの出し入れが可能で、さらに、最大限の安全対策を行ったうえでリフトテーブルの昇降も機上にて行える仕様にしました。

②の課題ですが、MAX5,700mmの昇降時に、どの高さでも電動工具を使用できるように、機上に電源とエア源を設けています。

③の課題についてですが、作業面側のパンタグラフにはキリコ混入防止のために巻き取りカーテンを設けています。

その他、省スペース化のために油圧ユニットや制御盤をテーブル下に設置すること、安全対策のために機上に柵・チェーンを設けることはもちろん、落下防止バルブを取り付けるなど、対策を行っています。

リフトテーブル ソリューションナビを運営する株式会社河原は、当事例のように、高所作業用リフトテーブルの開発・製作を行うことが可能です。作業性・安全性を考慮し、最適な提案を行いますので、お気軽に当社にご相談ください。

その他、機上をフォークリフトが通過するため、沈み込み防止と本体へのダメージ軽減のため、下限アジャストストッパーを取付るという、カスタム仕様にて納入させて頂きました。細部までお客様のご要望にお応えできるように提案を行った点を、評価頂いた事例となります。
